做有全球影響力的冷彎成型設備及配套產品一站式服務供應商!

中拓機械冷彎成型機

金屬板材切片機橫剪線設備

2023-10-23  作者:中拓機械  來源:本站  熱度:468

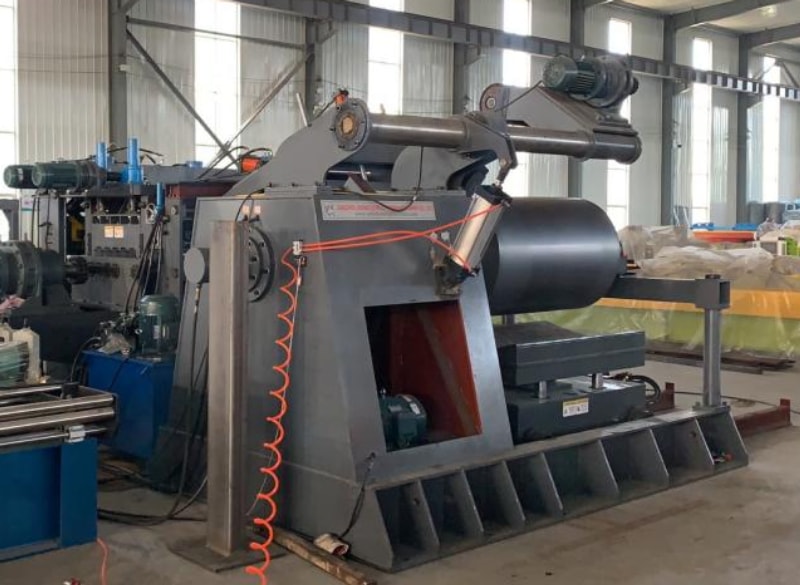

中拓金屬板材切片機橫剪線設備ZTRFM-C007

金屬板材切片機橫剪線設備

本生產線用于將金屬卷材切片,切割成你需要長度的板。通常可用于不銹鋼,鋁(鋁合金),碳鋼等材料的卷材。具有全自動生產,切割板材平整,沒有毛刺的特點。

生產流程

金屬板材切片機橫剪線設備

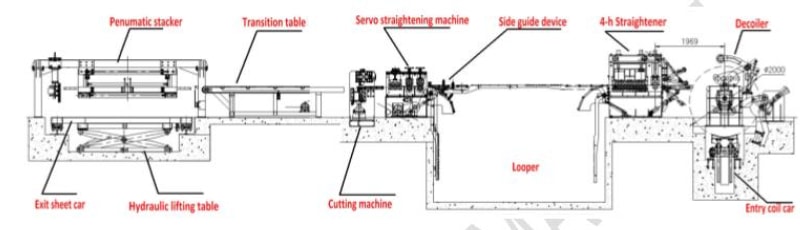

生產流程以供參考(如果你的工廠沒有地坑可以為您定制)

開卷-校平-覆膜(可選配)-剪切-傳送帶-全自動碼垛

金屬板材切片機橫剪線設備

生產參數

由于機器是定制的,根據客戶的不同需求(原材料的厚度 機器的自動化程度 對成品板材不同的平整需求度 )我們有多年的技術團隊為您設計適合您的專屬機器技術方案。接下來,以我們近期完成的客戶訂單 0.28-4.0×1700伺服板料開卷校平剪切線 為例,介紹下生產參數。

金屬板材切片機橫剪線設備

使用范圍 本生產線用于厚度(0.28-4.0㎜);寬度500-1500㎜的鋼卷板的開卷校平、定尺、剪切。

鋼卷板厚 0.28-4.0㎜

鋼卷寬度 500-1500㎜

鋼卷內徑 ?508、620㎜

鋼卷重量 12T

剪切精度 長  度:±0.5㎜(以2000㎜計)

對角線 ±0.5㎜(以2000㎜計)

剪切長度 500-3000㎜

生產線工作高度 1150㎜

生產線速度 2000mm/分鐘30張

生產線運行方向(在操作側) 自左至右。

 金屬板材切片機橫剪線設備

生產設備配置

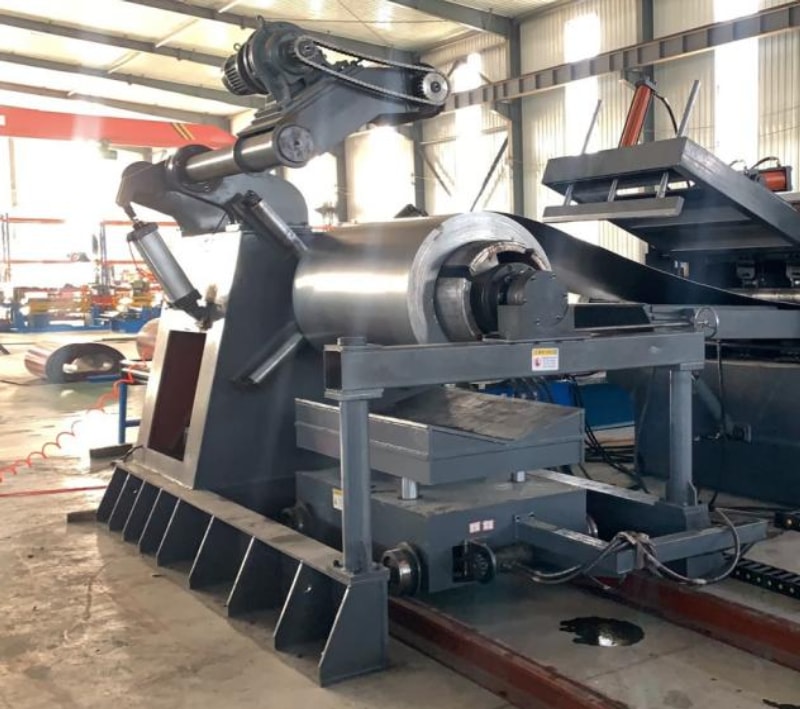

1.液壓開卷機(帶小車)

主要技術參數:

(1)承重:                        12T

(2)鋼卷內徑:                   508、620㎜

(3)開卷板寬:                    1500㎜

2.精校剪切機

校平部分:本機結構為二輥牽引輥,15輥校平機,分齒箱萬向節傳動、上下附加輥。主要用于牽引開卷機上的鋼板,運行速度可調。變頻調速電機傳動減速機驅動。表面鍍烙。采用7輥傳動精校定尺,板料送入校平輥中間經過正反方向反復變形后達到校平目的,對不同材質鋼板達到相應校平。升降部分的作用是提升上排工作輥,調整工作之間的間距,通過手輪傳動蝸輪蝸桿帶動絲桿達到升降上排輥的目的。

(1)校平板厚度:                     0.28-4.0㎜

(2)校平板寬:                        500-1500㎜

(3)校平輥直徑:                     ? 160㎜45#鋼 淬火50°- 55°。

(4)主電機功率:                     22KW  伺服電機

金屬板材切片機橫剪線設備

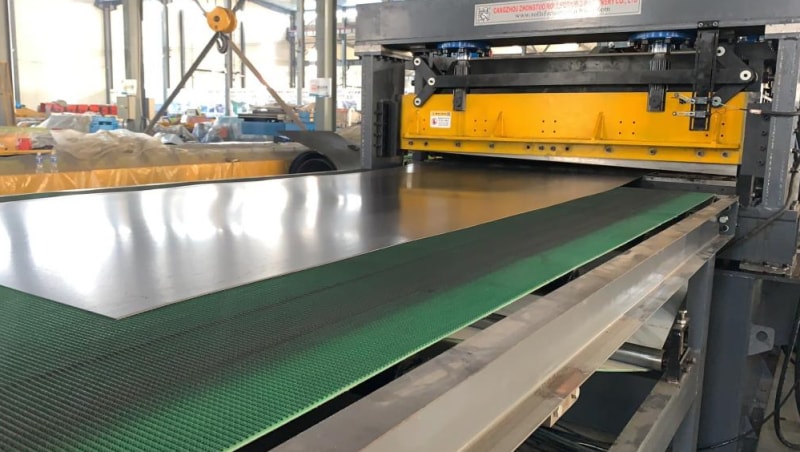

剪切部分:主要由左右支架、連桿、上下刀架、工作臺、驅動電機等部分組成。也可用戶自備也可根據用戶要求選型。

(1)剪切厚度:             4.0mm

(2)可剪寬:                   1600mm

(3)電機功率:                 11KW

3.送料平臺

送料平臺采用框架是結構總長3000mm、一體式皮帶結構不傷鋼板

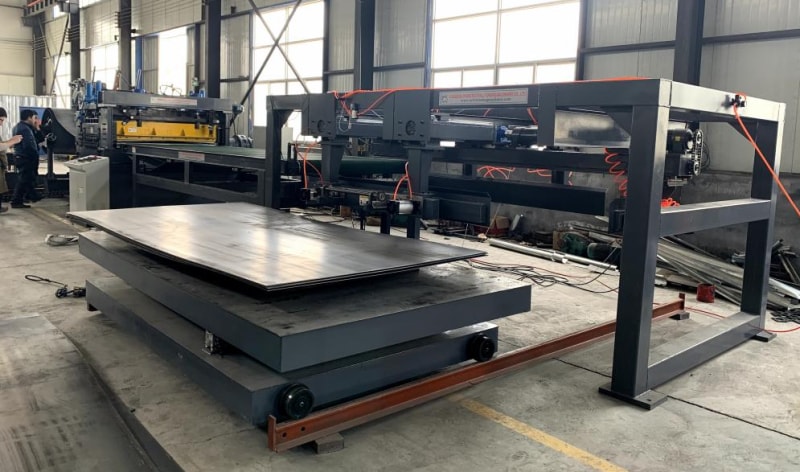

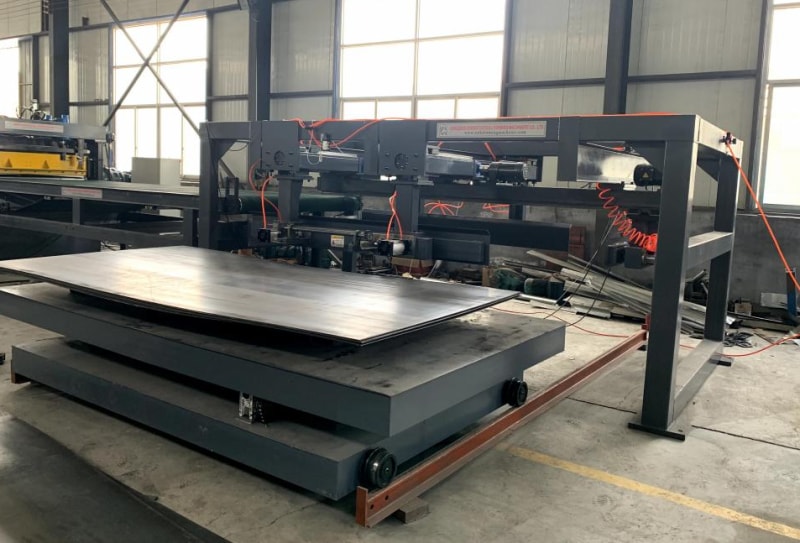

4.自動收料碼垛機

液壓升降落料機主要采用氣缸推進進行板料的整齊碼垛,由橫移架體,縱向擋板等組成。橫移架根據不同板寬電動調整,縱向擋板根據不同的板長電動調整。碼垛機主要有氣缸行走輥道和電機組成。其作用是將落料后的板料碼垛整齊后、開動電機將碼垛整齊的板料送入落料臺,以便打包或吊出。

(1)落料架總高:                   1900㎜

(2)落料架總長:                  3300㎜

(3)落料架承重:                   6T

(4)動力擺線針減速電機:           2.2KW

金屬板材切片機橫剪線設備

我們的機器可以根據客戶的不同需求而定制。如果您有此方面的需求請聯系。我們多年的技術團隊設計適合您的生產方案,以及多年的銷售團隊和售后團隊帶給您好的購物體驗。



付款方式: 30%定金,剩余70%測試后發貨前付清。
售后保障: 提供終身在線技術服務支持,零部件可更換。
起訂量: 1臺/套
發貨期(天): 常規45天,具體可以商定。
保修期: 機器1年保修期
支付保障: 可阿里巴巴下訂單支付,享受第三方交易保障。
準時發貨保證 √
退款政策 √
(我們的阿里巴巴店鋪網址:https://zhongtuomachine.en.alibaba.com/
