做有全球影響力的冷彎成型設備及配套產品一站式服務供應商!

中拓機械冷彎成型機

中拓冷彎電纜橋架輥壓成型設備

2023-10-19  作者:中拓機械  來源:本站  熱度:438

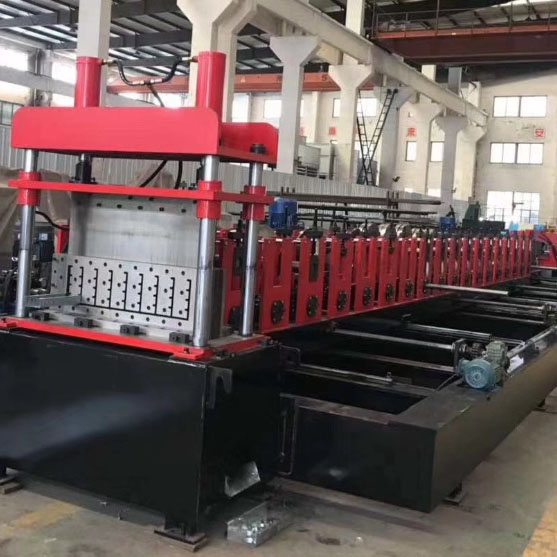

中拓冷彎電纜橋架輥壓成型設備

電纜橋架分為槽式、托盤式、階梯式、網式等結構,由支架、支撐臂和安裝附件組成。

建筑物內的橋架可單獨架設,也可鋪設在各種建筑物(構筑物)和管廊支架上。

應體現結構簡單、外形美觀、配置靈活、維修方便的特點。所有部件都需要鍍鋅,安裝在建筑物外的露天橋上。

中拓冷彎電纜橋架輥壓成型設備

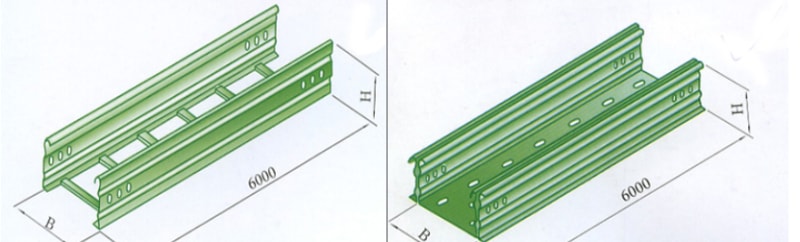

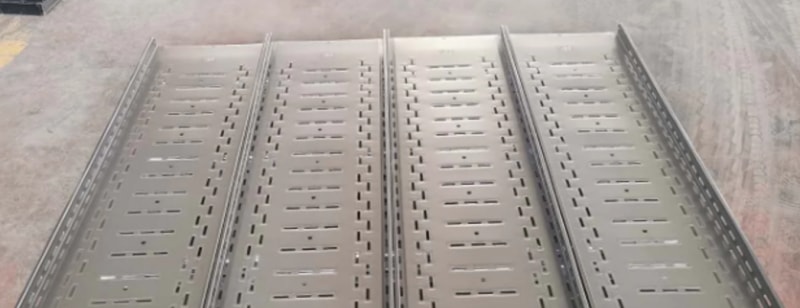

電纜橋架輥壓成型設備成型品參考

中拓冷彎電纜橋架輥壓成型設備

電纜橋架成型機可制作不同尺寸的電纜橋架。我公司電纜橋架成型機生產的電纜橋架廣泛應用于工廠和其他建筑物,它們有著絲毫不差的結構和堅固性。中拓電纜橋架成型機按照工業參數制造,易于操作。該電纜橋架滾壓成型機可以輕松調整以生產電纜橋架不同部位,例如頂部和底部。

電纜橋架輥壓成型設備具體參數

下面我就以一個隨機但比較流行的電纜橋架為例,給大家介紹一下中拓電纜橋架滾壓成型機的一些基本參數:

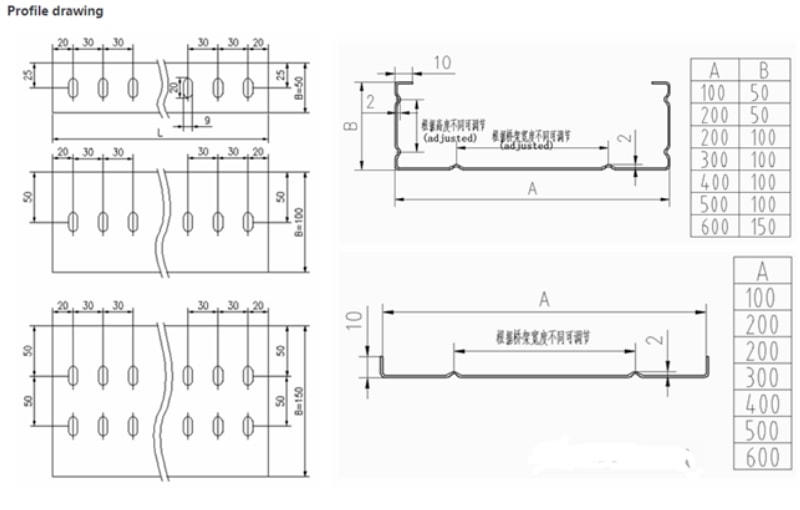

供參考的成品圖與版型圖

中拓冷彎電纜橋架輥壓成型設備

中拓冷彎電纜橋架輥壓成型設備

電纜橋架基本技術參數:

原材料 冷軋鋼、熱軋鋼

屈服強度 235Mpa

材料厚度 1.0-2.0mm(可定制)

原材料寬度 根據不同類型的電纜橋架

板長 3米(可定制)

線圈內徑 Φ508±20mm(可定制)

線圈外徑 ≤Φ1100mm(可定制)

卷重 ≤5噸(可定制)

中拓電纜橋架滾壓成型機可生產底寬100-60mm的尺寸,電纜橋架高度50-150mm。至于沖壓部分,我們可以根據您的圖紙輪廓進行設計。通過這臺機器,底部和蓋子都可以由這臺機器制造。

電纜橋架成型機主要參數:

適用原材料 適用于加工彩鋼板、鍍鋅帶、鋁卷等。

產品寬度 100-600mm(可定制)

輥輪排數 18-22 排

原材料厚度 1.0-2.0 mm(可定制)

 生產率 8-12m/min

輥輪材質  45#碳鋼淬火鍍鉻精加工

軸徑 90mm

重量 約 9.0 噸

機器尺寸 9.0*1.3*1.5mm

電壓 380V 50Hz 三相(可定制)

主電源 11 kw*2

液壓切斷功率 4kw

托盤尺寸 30-100mm  高度 50-600mm寬度  15-20mm邊緣

至于沖孔部分,我們有兩種方案供您參考:

中拓冷彎電纜橋架輥壓成型設備

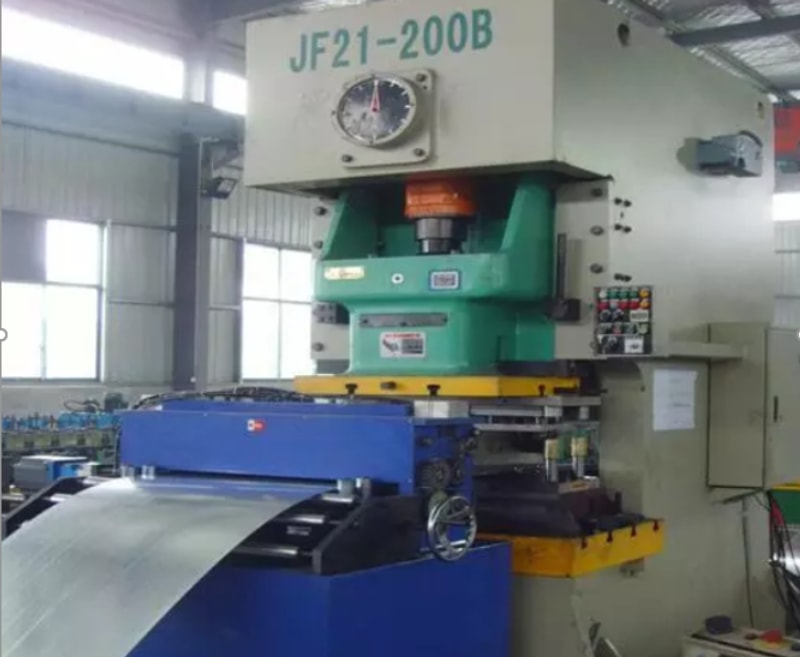

如果你覺得速度很重要,我們可以建議使用沖床,只是價格會高一點。(沖床供參考)

但是我們可以用沖壓機代替沖床,成本會低一點,慢也慢一點。一般來說,每個尺寸需要一套模具。但有些尺寸可以設計成組合沖模,以節省機器成本

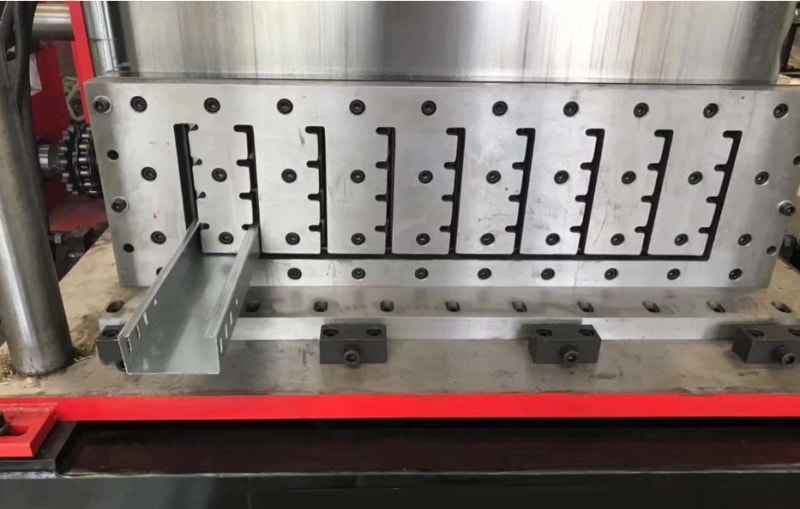

為保持成型形狀精度且無需更換切割刀頭,我們將電纜橋架的剪切部分設計如圖

中拓冷彎電纜橋架輥壓成型設備

機器可定制,如果你有電纜橋架方面的需求,請及時與我們聯系,我們會給你出適合你的需求的機器技術方案。


付款方式: 30%定金,剩余70%測試后發貨前付清。
售后保障: 提供終身在線技術服務支持,零部件可更換。
起訂量: 1臺/套
發貨期(天): 常規45天,具體可以商定。
保修期: 機器1年保修期
支付保障: 可阿里巴巴下訂單支付,享受第三方交易保障。
準時發貨保證 √
退款政策 √
(我們的阿里巴巴店鋪網址:https://zhongtuomachine.en.alibaba.com/
