貨架立柱系統設備是用于生成托盤式貨架的重要組件之一的設備，出產的成品為“貨架立柱”。

立柱的尺寸和設計因負載能力和樣式而異，如L型（輕容量）、C型（中等容量）、特殊C型（大容量）。

在生產過程中，對孔和槽進行沖壓，以便將負載梁安裝到立式機架中。

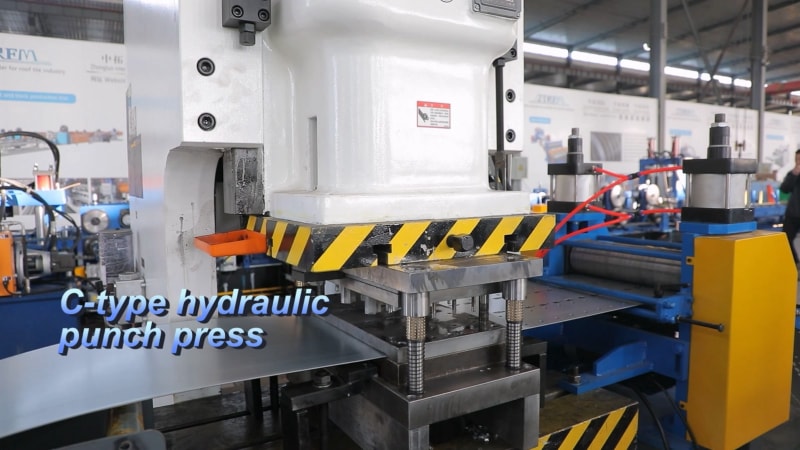

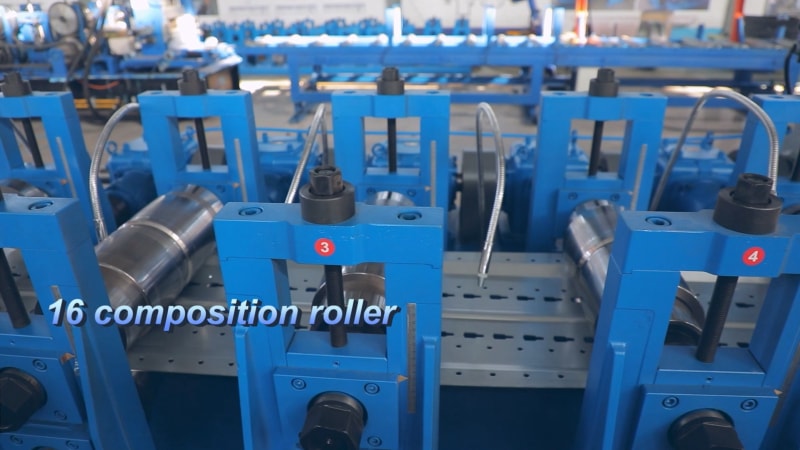

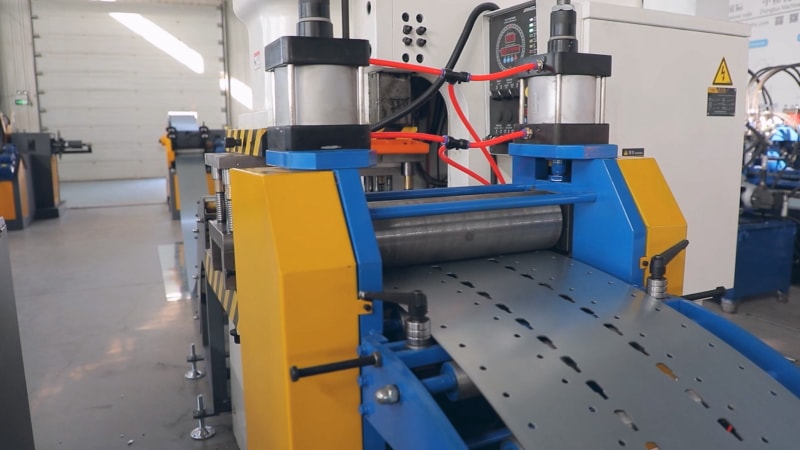

該套貨架立柱系統設備包含整套立柱生產線，包括開卷機、液壓沖孔機、貨架立柱成型機、收料臺等部分，可以通過參數設置，生產不同尺寸的貨架立柱。

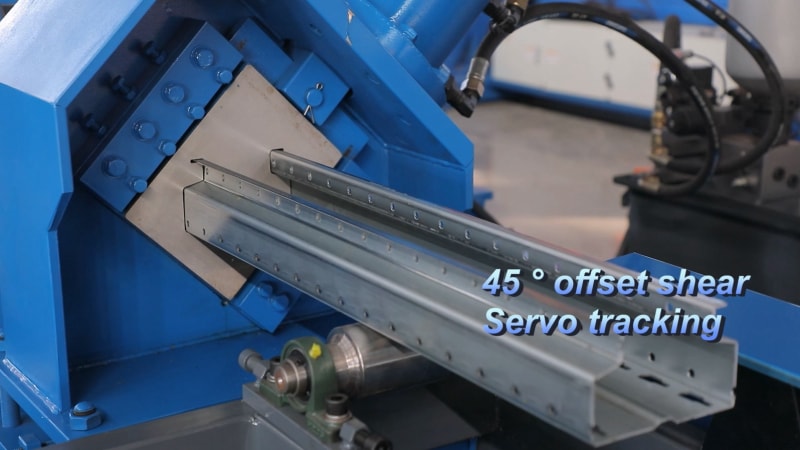

該設備采用PLC 控制系統和液壓剪切設備，可以對立柱進行定長剪切，同時保證成品的切口平整美觀。

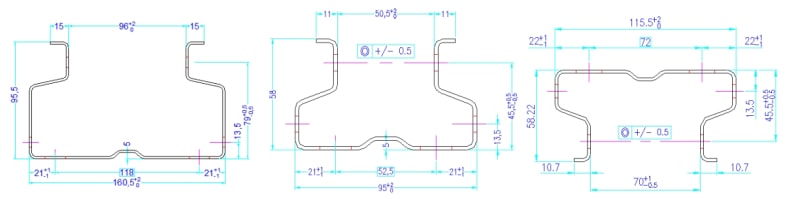

客戶圖紙
1.材料厚度：2-2.5 毫米
2.原材料：低碳鋼

主要介紹

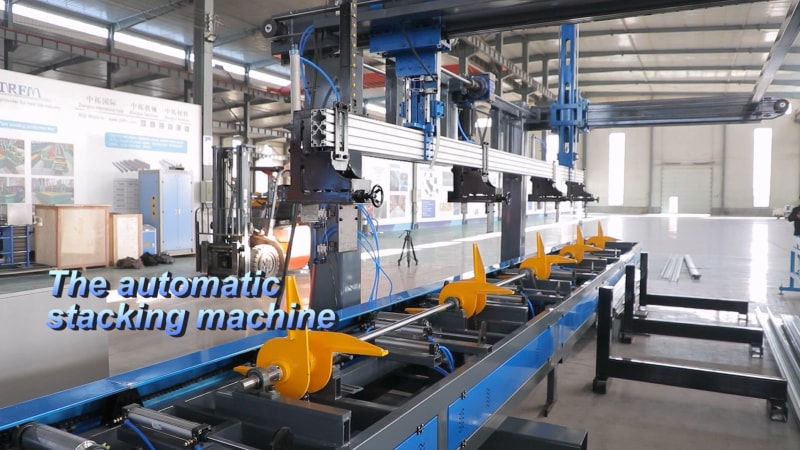

自動堆垛機是自動接收切割后的立柱，并進行堆垛。
整套設備由伺服電機、PLC、PRC 觸摸屏等組成。具有結構簡單、界面美觀、性能可靠、操作方便、生產效率高等優點。

機器主要參數
1. 適用產品 直立型材產品
2. 產能 約 120 公斤/件
3. 輸送功率 3 kw 伺服電機
4. 翻轉功率 0.75 千瓦
5. 堆垛功率 0.75 千瓦

6. 上下行程 1.3 米
7. 左右行程 1.8 米
8. 堆疊方式 永磁電動搬運
9. 計數長度方式 光電傳感器檢測
10. 控制方式 運動控制
11. 操作方式 7 英寸觸摸屏

12. 觸摸屏品牌 Delta
13. 臺達品牌 PLC
14. 低壓設備 Schneider
15. 電壓 380V、50HZ、3 PH
16. 語言 中文、英文、西班牙文
